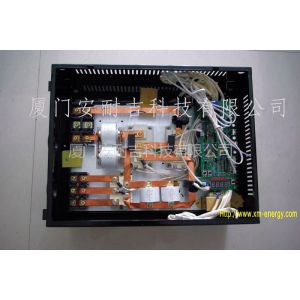

三相全桥20-50KW电磁感应加热控制机芯说明书

一、产品电气规格

1、额定电压频率：AC 380V / 50Hz

2、电压适应范围：310V~430V

3、额定功率： 20KW；30KW;；40KW和50KW四种规格

二、环境适应能力

1、温度：-20℃~50℃；

2、湿度：≤95%

三、基本性能概述

1、电流与电压特性：恒流输出；

2、热效率≥90%；

3、IGBT 过热保温度：85±5℃；

4、工作频率：16～30KHz；

5、全桥式串联谐振，采取美观实用的铜条搭桥结构；

6、采用国内研制的谐振电容模块，使电路接线变得简单；

7、采用日本富士专用IGBT 模块驱动器；

8、采用世界英飞凌IGBT 模块；

9、采用进口高速霍尔传感器以及高可靠锁相环跟踪电路，使主机工作稳定；

10、具有软启动加热/停止模式；

11、自带简易数码显示操作面板，可以显示工作频率、输入电流、线圈输出电流大小、IGBT

温度等参数，便于安装与调试，还可以显示正常上电时间和加热工作时间以及出厂日期；

12、可以设置1-255 天工作，计时完毕自动关闭，需输入密码方可以解除，用户也可以设置自己的密码，设置后一定要牢记；

13、支持0～5V PID 输入控制功率接口，可以控制输出功率为线性工作状态；

14、外接一个10KΩ电位器可以调功率30％～100％，适用于商用电磁炉等场合；

15、支持外接计算机，可以远程操控主机工作状态；

16、具有一个精度为10 位温度检测口，检测温度范围0～200℃；

17、具有加热线圈短路保护功能；

18、具有多个线圈叠加功率达200KW(10 台以上)以上同时工作而互不干扰；

19、机箱实物尺寸为：长450*宽350*高250

20、平均无故障时间10000 小时以上

21、机箱实物尺寸为：

20KW：长380*宽300*高250

30KW：450*宽350*高250

40KW：480*宽460*高180

50KW：480*宽460*高180
